WOSE robbanásbiztos fali
ventilátor |
|
Robbanásveszélyes közeghez |
|
ventilátorok
paraméterei | PDF formátumban |
|  |
|
Robbanásbiztos fali ventilátor 25-56 cm
csőátmérővel. |
Négyszögletes, rozsdamentes
acéllemez keret,
antisztatikus műanyag rotor,
acél védőháló. |
Gáz robbanásveszély: Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Rendelhető T4. kategóriában is.) + 40°C -ig. | |
Vagy Por robbanásveszély: Zóna 22
övezetben. |
|
Gyártás alapesetben elszívó módban.
Megrendelhető befúvó kivitelben is. | |
|
|
Az alábbi verziók
rendelhetőek! |
|
|
ATEX |
|
|
Zone1 |
Zone2 |
Zone22 |
|
Gáz |
Gáz |
Por |
|

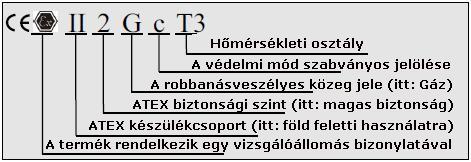

EX II 2G c IIB T3 |
EX II 3G c IIC T3 |
EX II 3D c IIIB T120 C |
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
ford/perc |
nettó listaár | |
WOSE-25 ventilátor |
900 |
40 |
0,12 |
52 |
1400 |
236000 | |
WOSE-31 M ventilátor |
1790 |
35 |
0,18 |
65 |
900 |
264000 | |
WOSE-31 D ventilátor |
2808 |
80 |
0,25 |
74 |
1400 |
264000 | |
WOSE-35 M ventilátor |
2890 |
50 |
0,18 |
66 |
900 |
277000 | |
WOSE-35 D ventilátor |
4530 |
123 |
0,25 |
70 |
1400 |
277000 | |
WOSE-40 M ventilátor |
3890 |
52 |
0,18 |
66 |
900 |
292000 | |
WOSE-40 D ventilátor |
6084 |
128 |
0,25 |
74 |
1400 |
292000 | |
WOSE-45 M ventilátor |
4700 |
53 |
0,18 |
67 |
900 |
299000 | |
WOSE-45 D ventilátor |
7350 |
129 |
0,37 |
74 |
1400 |
299000 | |
WOSE-50 M ventilátor |
6120 |
57 |
0,18 |
68 |
900 |
346000 | |
WOSE-50 S ventilátor |
8820 |
138 |
0,37 |
75 |
1400 |
328000 | |
WOSE-50 D ventilátor |
9900 |
138 |
0,55 |
75 |
1400 |
346000 | |
WOSE-56 M ventilátor |
7040 |
62 |
0,37 |
68 |
900 |
369000 | | |
WOSE-56 S ventilátor |
11000 |
150 |
0,55 |
75 |
1400 |
369000 |
|
|
|
|
 |
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
 |
|
DX-Ex Robbanásbiztos fali
ventilátor 37-64,5 cm
csőátmérővel |
|
II 2G EEx e II T3-T4 |
|
A ventilátorház
antisztatikus anyaggal
bevont 2 mm-es vastagságú
kiváló minőségű acélból
készül.
|
|
A járókerék, a lapátok
antisztatikus poliamid.
Szilumin agy. Biztonsági
védőháló.
|
|
-20 ° C és + 40 ° C. közötti
használatra.
|
|
Szigetelési osztály F. A
motor NEM szabályozható.
IP56 védelem.
|
|
|
|
|
|
|
|
|
Típus DXEx |
m3/h |
kW |
dB |
ford./perc |
V |
nettó listaár |
|
|
DX 355/R/6-6/30/400/Ex
|
2340 |
0,12 |
54 |
1380 |
400 V
|
239000 |
|
|
DX 400/R/6-6/40/400/Ex
|
4470 |
0,18 |
60 |
1370 |
400 V
|
248000 |
|
|
DX 400/R/6-6/45/400/Ex
|
5020 |
0,18 |
59 |
1370 |
400 V
|
249000 |
|
|
DX 400/R/5-5/40/400/Ex
|
4500 |
0,25 |
57 |
1350 |
400 V
|
278000 |
|
|
DX 450/R/3-6/45/400/Ex
|
6090 |
0,18 |
61 |
1370 |
400 V
|
248000 |
|
|
DX 450/R/6-6/40/400/Ex
|
6130 |
0,18 |
61 |
1370 |
400 V
|
258000 |
|
|
DX 450/R/8-8/40/400/Ex
|
6340 |
0,25 |
62 |
1350 |
400 V
|
269000 |
|
|
DX 500/R/3-6/45/400/Ex
|
7690 |
0,25 |
63 |
1350 |
400 V
|
255000 |
|
|
DX 500/R/6-6/40/400/Ex
|
7660 |
0,25 |
62 |
1350 |
400 V
|
269000 |
|
|
DX 500/R/6-6/45/400/Ex
|
9340 |
0,37 |
65 |
1420 |
400 V
|
279000 |
|
|
DX 500/R/8-8/40/400/Ex
|
8740 |
0,37 |
64 |
1420 |
400 V
|
287000 |
|
|
DX 560/R/3-6/40/400/Ex
|
8850 |
0,25 |
64 |
1350 |
400 V
|
264500 |
|
|
DX 560/R/6-6/40/400/Ex
|
10300 |
0,37 |
66 |
1420 |
400 V
|
286000 |
|
|
DX 560/R/6-6/45/400/Ex
|
12000 |
0,55 |
69 |
1420 |
400 V
|
297000 |
|
|
DX 560/R/8-8/40/400/Ex
|
11300 |
0,55 |
67 |
1420 |
400 V
|
299000 |
|
|
DX 600/R/3-6/30/400/Ex
|
7820 |
0,18 |
62 |
1370 |
400 V
|
267000 |
|
|
DX 600/R/6-6/40/400/Ex
|
12700 |
0,55 |
68 |
1420 |
400 V
|
299000 |
|
|
DX 600/R/6-6/45/400/Ex
|
14300 |
0,75 |
70 |
1370 |
400 V
|
299000 |
|
|
DX 600/R/8-8/40/400/Ex
|
12900 |
0,55 |
68 |
1420 |
400 V
|
315000 |
|
|
DX 630/R/5-5/45/400/L/Ex
|
12200 |
0,55 |
62 |
880 |
400 V
|
369000 |
|
|
DX 630/R/8-8/40/400/Ex
|
13700 |
0,75 |
68 |
1370 |
400 V
|
325000 |
|
|
|
|
 |
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
Robbanásbiztos transzport
ventilátorok. |
|
Faipari felhasználásra,
fapor, fűrészpor, faforgács
elszívásra. |
|
Nem alkalmas
robbanásveszélyes vagy
korrozív gázok, illetve
|
|
ragadós, letapadó anyagok
szállítására. |
|
IE3 prémium hatékonyságú
motorok. |
|
ATEX: Ex II 3/- D Ex h IIIB
T135°C Dc/D- |
|
|
|
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
Feszültség |
ford/perc |
nettó listaár |
|
|
MWMT Ex-2 |
2900 |
1800 |
2,2 |
400 V. |
2915 |
449000 |
|
|
MWMT Ex-3 |
3900 |
1850 |
3 |
400 V. |
2915 |
545000 |
|
|
MWMT Ex-4 |
4800 |
2400 |
4 |
400 V. |
2915 |
695000 |
|
|
MWMT Ex-5 |
5400 |
2900 |
5,5 |
400 V. |
2915 |
895000 |
|
|
MWMT Ex-7 |
8200 |
3150 |
7,5 |
400 V. |
2915 |
999000 |
|
|
MWMT Ex-11 |
10000 |
3400 |
11 |
400 V. |
2915 |
1285000 |
|
|
MWMT Ex-18 |
14000 |
3400 |
18,5 |
400 V. |
2915 |
1575000 |
|
|
|
|
 |
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|

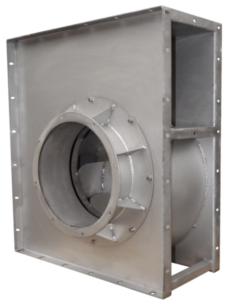

PFPK EX közvetlen
lapátmeghajtású
robbanásbiztos ventilátorok. |
|
A négyzetes ház kialakítás
miatt a ventilátor a kívánt
pozícióba |
|
elforgatható, telepíthető.
|
|
Háromfázisú motorok. |
|
1.4301 rozsdamentes acél ház
és járókerék. |
|
|
|
|
|
|
Típus
|
m3/h
|
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
PFPK
EX-200/4 |
1540 |
300 |
0,18 |
59 |
1400 |
488000 |
|
|
PFPK
EX-250/4 |
2160 |
325 |
0,25 |
60 |
1400 |
535000 |
|
PFPK
EX-315/4 |
3200 |
450 |
0,37 |
66 |
1400 |
688000 |
|
|
PFPK
EX-315/4D |
3780 |
600 |
0,55 |
67 |
1400 |
697000 |
|
PFPK
EX-355/4 |
5800 |
630 |
0,75 |
68 |
1400 |
787000 |
|
|
PFPK
EX-400/4 |
7100 |
750 |
1,1 |
71 |
1400 |
986000 |
|
PFPK
EX-450/4 |
9000 |
900 |
1,5 |
76 |
1400 |
1245000 |
|
|
PFPK
EX-500/4 |
13000 |
1200 |
2,2 |
80 |
1400 |
1483000 |
|
PFPK
EX-500/4D |
14800 |
1260 |
3 |
80 |
1400 |
1555000 |
|
|
PFPK
EX-560/4 |
17400 |
1445 |
4 |
81 |
1400 |
1683000 |
|
PFPK
EX-560/4D |
21700 |
1620 |
5,5 |
82 |
1400 |
1928000 |
| |
PFPK EX-630/4 |
29200 |
1920 |
7,5 |
86 |
1400 |
2495000 |
|
|
|
|
|
|
|
|
| |
PFPK
EX-160/2 |
1100 |
520 |
0,18 |
60 |
2800 |
478000 |
|
PFPK
EX-160/2D |
1800 |
640 |
0,25 |
68 |
2800 |
495000 |
|
|
PFPK
EX-200/2 |
2700 |
1200 |
1,1 |
79 |
2800 |
645000 |
|
PFPK
EX-250/2 |
3900 |
1300 |
1,5 |
80 |
2800 |
698000 |
|
|
PFPK
EX-315/2 |
5900 |
1820 |
2,2 |
82 |
2800 |
758000 |
|
PFPK
EX-355/2 |
10200 |
2500 |
4 |
85 |
2800 |
998000 |
|
|
PFPK
EX-400/2 |
12200 |
3100 |
7,5 |
92 |
2800 |
1298000 |
|
PFPK
EX-450/2 |
15800 |
3700 |
11 |
95 |
2800 |
1785000 |
|
|
PFPK
EX-500/2 3G/3D |
22356 |
5020 |
18,5 |
97 |
2800 |
2153000 |
|
PFPK
EX-500/6 |
8100 |
470 |
0,75 |
72 |
900 |
1485000 |
|
|
|
|
|
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
|
|

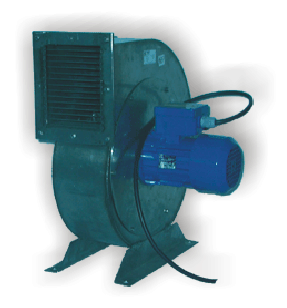

Robbanásbiztos ventilátor
14-45 cm csőátmérővel |
|
Rozsdamentes acél
alkatrészek, állványzat. |
|
Radiális, spirális ház
védőhálóval. |
A rotor ellenáll a
szennyeződéseknek.
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.) + 40°C
-ig.
|
|
|
|
|
|
|
Típus
|
m3/h
|
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
WPE-14
ventilátor
|
740
|
360 |
0,12 |
75 |
2800 |
399000 |
|
|
WPE-16
ventilátor
|
900
|
400 |
0,18 |
77 |
2800 |
435000 |
|
WPE-18 M
ventilátor
|
810
|
160 |
0,09 |
69 |
1500 |
435000 |
|
|
WPE-18 D
ventilátor
|
1520
|
720 |
0,25 |
79 |
2800 |
458000 |
|
WPE-20 M
ventilátor
|
2200
|
280 |
0,25 |
69 |
1500 |
445000 |
|
|
WPE-20 D
ventilátor
|
4050
|
1100 |
1,5 |
82 |
2800 |
748000 |
|
WPE-25 M
ventilátor
|
3250
|
400 |
0,37 |
70 |
1500 |
595000 |
|
|
WPE-25 SN
ventilátor
|
5900
|
880 |
1,1 |
81 |
1500 |
699000 |
|
|
WPE-31 M
ventilátor
|
4500
|
620 |
0,75 |
75 |
1500 |
695000 |
| |
WPE-31 D
ventilátor |
9400 |
2280 |
5,5 |
5,5 |
1400 |
1258000 |
|
|
WPE-35 M
ventilátor |
7500 |
780 |
1,5 |
77 |
1400 |
798000 |
|
WPE-35 D
ventilátor |
16000 |
2700 |
7,5 |
99 |
2800 |
1585000 |
|
|
WPE-40 M
ventilátor |
7900 |
1300 |
3 |
88 |
1500 |
1388000 |
|
WPE-40 SN
ventilátor |
11200 |
700 |
1,5 |
78 |
900 |
1693000 |
|
|
WPE-40 DN
ventilátor |
16000 |
1400 |
4 |
89 |
1500 |
1840000 |
| |
WPE-45 D
ventilátor |
22500 |
1800 |
7,5 |
95 |
1400 |
2485000 |
| |
WPE-45 M
ventilátor |
17800 |
800 |
2,2 |
88 |
900 |
2399000 |
|
|
|
|
|
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
Robbanásbiztos ventilátor
16-31 cm csőátmérővel |
|
Rozsdamentes acél
alkatrészek, állványzat. |
(dobrotorral) Kevésbé
szennyezett közeghez.
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.) + 40°C
-ig.
|
|
|
|
|
|
|
|
|
Típus
|
m3/h
|
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
WBE-16 M
ventilátor
|
864 |
190
|
0,12
|
65
|
1400
|
299000
|
|
|
WBE-16 D
ventilátor
|
1450 |
675
|
0,75
|
70
|
2800
|
338000 |
|
WBE-18 M
ventilátor
|
1440 |
190
|
0,25
|
60
|
1400
|
345000 |
|
|
WBE-18 D
ventilátor
|
3200 |
760
|
1,5
|
70
|
2800
|
397000 |
|
WBE-20
ventilátor
|
2160 |
350
|
0,37
|
69
|
1400
|
399000 |
|
|
WBE-25 M
ventilátor
|
1680 |
190
|
0,37
|
65
|
900
|
455000 |
|
WBE-25 D
ventilátor
|
3500 |
560
|
0,75
|
68
|
1400
|
540000 |
|
|
WBE-31 M
ventilátor
|
3460 |
290
|
0,75
|
65
|
900
|
595000 |
|
WBE-31 D
ventilátor
|
5400 |
730
|
2,2
|
70
|
1400
|
655000 |
| |
WBE-35 M
ventilátor
|
7200 |
530
|
2,2
|
72
|
900
|
768000 |
|
WBE-35 D
ventilátor |
13800 |
1220 |
7,5 |
82 |
1400 |
1265000 |
|
|
|
|
|
|
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
Robbanásbiztos axiál
tetőventilátor függőleges
kifúvással.
|
|
A
függőleges kifúvás
alacsonyabb zajszintet
eredményez. |
|
Nagy teljesítmény, alacsony
fogyasztás.
|
|
Alkalmas
robbanásveszélyes elegyet
alkotó, gázok és gőzök
elszívására.
|
|
Alkalmazás: Z1 és Z2
övezetekben, IIA és IIB
csoportban.
|
|
Szabványos hőmérsékleti
osztály T1-T3. (Rendelésre
T4.) +40 ° C-ig.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Típus
|
m3/h
|
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
|
DWR-315/4 EX 3F
|
2000
|
95
|
0,25
|
54
|
1400
|
299000 |
|
|
DWR-355/4 EX 3F
|
3150
|
115
|
0,25
|
55
|
1400
|
355000 |
|
|
DWR-400/4 EX 3F
|
3800
|
126
|
0,25
|
57
|
1400
|
365000 |
|
|
DWR-450/4 EX 3F
|
4900
|
152
|
0,37
|
59
|
1400
|
399000 |
|
|
DWR-500/4 EX 3F
|
6000
|
175
|
0,37
|
61
|
1400
|
465000 |
|
|
DWR-560A / 4 EX 3F
|
7300
|
220
|
0.55
|
62
|
1400
|
547000 |
|
|
DWR-560C / 4 EX 3F
|
10300
|
240
|
1.1
|
68
|
1400
|
673000 |
|
|
DWR-560D / 4 EX 3F
|
12200
|
430
|
1.5
|
68
|
1400
|
788000 |
|
|
DWR-560D / 6 EX 3F
|
6600
|
85
|
0,55
|
58
|
900
|
699000 |
|
|
DWR-630/4 EX
|
14760
|
257
|
2.2
|
72
|
1400
|
993000 |
|
|
DWR-630/6 EX
|
8820
|
110
|
0,75
|
62
|
900
|
899000 |
|
|
DWR-710/4 EX
|
21600
|
370
|
3
|
77
|
1400
|
1158000 |
|
|
DWR-710/6 EX
|
11600
|
160
|
1.1
|
66
|
900
|
1127000 |
|
|
DWR-800/4 EX
|
27000
|
560
|
4.0
|
77
|
1400
|
1397000 |
|
|
DWR-800 B/4 EX
|
29000
|
580
|
5,5
|
79
|
1400
|
1596000 |
|
|
DWR-800/6 EX
|
16100
|
190
|
1.5
|
68
|
900
|
1285000 |
|
|
|
|
|
|
|
Wdc/s – Ex Robbanásbiztos
ventilátor |
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
|
|
Wdc/s – Ex robbanásbiztos
ventilátor.
(Nem vegyszerálló) |
|
Robbanékony atmoszféra
átáramoltatására alkalmas. |
|
II 2 G EExe T3 -T4 |
|
Max 40C fokos közeg
átáramoltatására. |
|
Akkumulátorházak,
festőüzemek, vegyi üzemek
szellőztetésére. |
|
A WDC / s - Ex
robbanásbiztos ventilátorok
a tervezés és gyártás ,
tekintetében megfelelnek az
Európai Parlament 94/9/EK (
ATEX ) irányelveknek és a
vonatkozó harmonizált
szabványoknak. |
|
A szerkezeti elemek
antisztatikus műanyagból
készültek. (PE-EL ) |
|
A rotor speciális
korrózióálló szénacél. |
|
A WDC / s - Ex
robbanásbiztos ventilátor
időtálló szerkezeti elemei
és, a |
|
megbízható robbanásbiztos
motorok biztosítják azok
karbantartás nélküli |
|
hosszútávú élettartamát .
Garancia 3 év. |
|
A ventillátorok EExe II 2 G
T3 - T4 megfelelőséggel
rendelkeznek. |
|
Folyamatos üzemmódra
alkalmasak. 3 fázisú
motor. Védelem IP 56.
|
|
|
| |
Ventilátor típus |
Ø mm. |
Lsz: m3/h |
Pa |
kW |
dB |
Motor |
Ford./p. |
Nettó listaár |
| |
WDC/S
16 Ex |
160 mm |
144-562 |
113-26 |
0,12 |
51 |
400 V |
1380 |
490000 |
| |
WDC/S
20 Ex |
200 mm |
274-1098 |
176-41 |
0,18 |
58 |
400 V |
1380 |
523000 |
| |
WDC/S
25 Ex |
250 mm |
536-2149 |
275-64 |
0,25 |
64 |
400 V |
1400 |
590000 |
| |
WDC/S
25 Ex |
250 mm |
338-1361 |
111-26 |
0,18 |
55 |
400 V |
890 |
590000 |
| |
WDC/S
31,5 Ex |
315 mm |
925-3708 |
396-93 |
0,75 |
70 |
400 V |
1370 |
755000 |
| |
WDC/S
31 5 Ex |
315 mm |
587-2354 |
159-37 |
0,37 |
60 |
400 V |
910 |
755000 |
|
|
|
|
|
|
|
|
Wdc/s – Ex-K Robbanásbiztos
és vegyszerálló |
|
ventilátor |
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
|
|
Wdc/s – Ex-K robbanásbiztos
és
vegyszerálló
ventilátor.
|
|
Robbanékony atmoszféra és
kémiailag agresszív anyagok
, |
|
vegyszerek
átáramoltatására alkalmas.
|
|
II 2 G EExe T3 -T4 |
|
Max 40C fokos közeg
átáramoltatására. |
|
Gyógyszeripari, olajipari,
általános vegyipari
felhasználásra. |
|
A WDC / s - Ex-K
vegyszerálló ventilátorok a
tervezés és gyártás ,
tekintetében megfelelnek az
Európai Parlament 94/9/EK (
ATEX ) irányelveknek és a
vonatkozó harmonizált
szabványoknak. |
|
A szerkezeti elemek
antisztatikus műanyagból
készültek. (PE-EL ) |
|
A rotor speciális
korrózióálló szénacél. |
|
A WDC / s Ex-K vegyszerálló
ventilátor időtálló
szerkezeti elemei és,a |
|
megbízható robbanásbiztos
motorok biztosítják azok
karbantartás nélküli |
|
hosszú távú élettartamát .
Garancia 3 év. |
|
A ventillátorok EExe II 2 G
T3 - T4 megfelelőséggel
rendelkeznek. |
|
Folyamatos üzemmódra
alkalmasak. 3 fázisú
motor. Védelem IP 56.
|
|
|
| |
| |
Ventilátor típus |
Ø mm. |
Lsz: m3/h |
Pa |
KW |
dB |
Motor |
Ford./p. |
Nettó listaár |
| |
WDC/S
20 Ex-K |
200 mm |
274-1098 |
176-41 |
0,18 |
58 |
400 V |
1380 |
585000 |
| |
WDC/S
25 Ex-K |
250 mm |
536-2149 |
275-64 |
0,25 |
64 |
400 V |
1400 |
688000 |
| |
WDC/S
25 Ex-K |
250 mm |
338-1361 |
111-26 |
0,18 |
55 |
400 V |
890 |
688000 |
| |
WDC/S
31,5 Ex-K |
315 mm |
925-3708 |
396-93 |
0,75 |
70 |
400 V |
1370 |
897000 |
| |
WDC/S
31 5 Ex-K |
315 mm |
587-2354 |
159-37 |
0,37 |
60 |
400 V |
910 |
897000 |
|
|
|
|
|
|
|
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
Robbanásbiztos
tetőventilátor 20-50 cm
csőátmérővel
|
|
Rozsdamentes acél
alkatrészek.
|
|
Az alsó lemez rozsdamentes
acél felső rész horganyzott. |
(Radiális)
szennyezett közeghez
használható.
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.)
+ 40°C -ig.
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
PFD EX-160/4 |
1300 |
240 |
0,12 |
60 |
1400 |
495000 |
|
PFD EX-200/4 |
1900 |
220 |
0,18 |
67 |
1400 |
545000 |
|
|
PFD EX-250/4 |
2400 |
236 |
0,25 |
67 |
1400 |
568000 |
|
PFD EX-315/4 |
3640 |
390 |
0,37 |
70 |
1400 |
591000 |
|
|
PFD EX-315/4D |
4950 |
450 |
0,55 |
73 |
1400 |
626000 |
|
PFD EX-355/4 |
7560 |
500 |
0,75 |
75 |
1400 |
859000 |
|
|
PFD EX-400/4 |
9900 |
590 |
1,1 |
77 |
1400 |
999000 |
|
PFD EX-450/4 |
11700 |
700 |
1,5 |
78 |
1400 |
1258000 |
|
|
PFD EX-500/4 |
15370 |
855 |
2,2 |
81 |
1400 |
1297000 |
|
PFD EX-500/4D |
19440 |
900 |
3 |
82 |
1400 |
1655000 |
| |
PFD EX-560/4 |
21600 |
1150 |
4 |
83 |
1400 |
1927000 |
|
PFD EX-560/4D |
27720 |
1220 |
5,5 |
85 |
1400 |
2358000 |
|
|
|
|
|
|
|
|
| |
PFD EX-180/2 |
2500 |
880 |
0,55 |
75 |
2800 |
693000 |
|
PFD EX-200/2 |
3600 |
950 |
1,1 |
87 |
2800 |
743000 |
| |
PFD EX-250/2
|
5000 |
1050 |
1,5 |
80 |
2800 |
787000 |
|
PFD EX-315/2 |
9900 |
1450 |
2,2 |
86 |
2800 |
844000 |
|
|
|
|
|
|
|
|
|
|
PFD EX-315/6D |
3200 |
158 |
0,25 |
67 |
900 |
746000 |
|
PFD EX-355/6 |
4780 |
186 |
0,25 |
69 |
900 |
998000 |
|
|
PFD EX-400/6 |
6360 |
205 |
0,37 |
70 |
900 |
1268000 |
|
PFD EX-450/6 |
7520 |
290 |
0,55 |
71 |
900 |
1475000 |
|
|
PFD EX-500/6 |
9880 |
355 |
0,75 |
73 |
900 |
1577000 |
|
|
PFD EX-560/6 |
20520 |
470 |
1,5 |
72 |
900 |
1983000 |
|
|
|
|
|
|
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
Robbanásbiztos
tetőventilátor 14-40 cm
csőátmérővel
|
|
Rozsdamentes acél
alkatrészek.
|
|
Az alsó lemez rozsdamentes
acél felső rész horganyzott. |
(Radiális)
szennyezett közeghez
használható.
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.)
+ 40°C -ig.
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
WDPE-14
ventilátor |
700 |
315 |
0,12 |
75 |
2800 |
589000 |
|
|
WDPE-16
ventilátor |
1240 |
500
|
0,18
|
77
|
2800
|
598000 |
|
WDPE-18 M
ventilátor |
810 |
170 |
0,12 |
69 |
1500 |
593000 |
|
|
WDPE-18 D
ventilátor |
1520 |
720 |
0,25 |
79 |
2800 |
597000 |
|
WDPE-20 M
ventilátor |
1500 |
350 |
0,25 |
69 |
1500 |
638000 |
|
|
WDPE-20 D
ventilátor |
4050 |
1100 |
1,5 |
85 |
2800 |
699000 |
|
WDPE-25 M
ventilátor |
3250 |
400 |
0,37 |
70 |
1500 |
683000 |
|
|
WDPE-25 D
ventilátor |
9300 |
1600 |
2,2 |
88 |
2800 |
798000 |
|
WDPE-25 SN
ventilátor |
5200 |
800 |
1,1 |
86 |
1400 |
899000 |
|
|
WDPE-31 M
ventilátor |
4900 |
500 |
0,75 |
75 |
1500 |
915000 |
|
WDPE-31 D
ventilátor |
9400 |
2280 |
5,5 |
98 |
2800 |
1297000 |
|
|
WDPE-35 M
ventilátor |
8340 |
600 |
1,5 |
77 |
1500 |
958000 |
|
WDPE-35 D
ventilátor |
16000 |
2700 |
7,5 |
99 |
2800 |
1486000 |
|
|
WDPE-40 M
ventilátor |
7500 |
1300 |
3 |
82 |
1500 |
1398000 |
|
WDPE-40 S
ventilátor |
11800 |
500 |
1,5 |
79 |
900 |
1473000 |
|
|
WDPE-40 D
ventilátor |
16400 |
1000 |
4 |
85 |
1400 |
1597000 |
|
|
|
|
|
|
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
Robbanásbiztos
tetőventilátor 16-31 cm
csőátmérővel
|
|
Rozsdamentes acél
alkatrészek.
|
|
Az alsó lemez rozsdamentes
acél. Porfestett felső rész
vagy horganyzott. |
(radiális)
tiszta
közeghez használható
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.) + 40 C
-ig.
|
|
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
WDBE-16 M
ventilátor
|
480 |
200 |
0,12
|
65
|
1500
|
352472
|
|
|
WDBE-16 D
ventilátor |
1425 |
450
|
0,55
|
75
|
2800
|
388000 |
|
|
WDBE-18 M
ventilátor |
1220 |
190 |
0,25 |
68 |
1400 |
428000 |
|
|
WDBE-18 D
ventilátor |
2700 |
650 |
1,5 |
77 |
2800 |
469000 |
|
|
WDBE-20 D
ventilátor |
2050 |
300
|
0,37
|
68
|
1500
|
447000 |
|
|
WDBE-25 S
ventilátor |
2425 |
330
|
0,75
|
68
|
1400
|
473000 |
|
|
WDBE-31 M
ventilátor |
2400 |
190
|
0,75
|
64
|
900
|
595000 |
|
|
WDBE-31 D
ventilátor |
3200 |
410
|
1,5
|
72
|
1400
|
583000 |
|
|
WDBE-35 M
ventilátor |
3500 |
420
|
1,5
|
67
|
1400
|
598000 |
|
|
WDBE-35 S
ventilátor |
7000 |
450
|
2,2
|
72
|
950
|
983000 |
|
|
| |
|
|
WODE robbanásbiztos tetőventilátor |
|
Robbanásveszélyes tiszta közeghez |
|
ventilátorok paraméterei |
PDF
formátumban |
| |
Robbanásbiztos
tetőventilátor 40-56 cm
csőátmérővel
Rozsdamentes acél ház,
axiális ventilátor.
Kevésbé szennyezett közeghez
használható.
Z1-Z2
övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető
T4. kategóriában is.)
+
40°C -ig.
| |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB/4m. |
ford/perc |
nettó listaár | |
WODE-40 M ventilátor |
2730 |
77 |
0,18 |
67 |
900 |
362000 |
|
WODE-40 D ventilátor |
4200 |
180 |
0,25 |
72 |
1400 |
388000 | |
WODE-50 M ventilátor |
3740 |
92 |
0,18 |
68 |
900 |
408000 |
|
WODE-50 S ventilátor |
5760 |
215 |
0,37 |
76 |
1400 |
455000 | |
WODE-50 D ventilátor |
6930 |
235 |
0,55 |
77 |
1400 |
473000 |
|
WODE-56 S ventilátor |
7370 |
245 |
0,55 |
76 |
1400 |
498000 |
|
|
|
| |
 |
|
WPV EX |
|
robbanásbiztos tetőventilátor |
|
ventilátorok paraméterei |
PDF formátumban |
|
|
|
ATEX tetőventilátor
függőleges levegő
kifújással.
14-63 cm
átmérővel. | |
Z1 Robbanásveszélyes gázok, gőzök
elszívására. (2G) | |
Z2 -Z22
Robbanásveszélyes
gázok / porok elszívására.
(3G-3D) | |
A függőleges
kifúvás
alacsonyabb
zajszintet
eredményez. | |
Működési
hőmérséklet:
-20C. és
+40C.
Átfolyó hőmérséklet + 40C.-ig. | |
Rozsdamentes acél ház,
rozsdamentes acél rotor. Antisztatikus festés. | |
A robbanásbiztos motor Z1
verziónál nem szabályozható. | |
A robbanásbiztos motor
Z2-Z22 verziónál fordulatszám szabályozható. | |
Élelmiszeripar.
Cukorgyártás, gabonaipar, Gyógyszeripar. Fém porok,
| |
fa por, cellulóz, papírpor,
gumipor, egyéb területek, benzinkutak, stb. |
|
| |
|
Típus |
m3/h |
Pa |
kW |
dB/4m. |
ford./perc |
Kg. |
nettó listaár | |
|
WPV EX-160/4 |
1320 |
240 |
0,12 |
55 |
1400 |
21 |
543000 | |
|
WPV EX-200/4 |
1800 |
220 |
0,18 |
56 |
1400 |
23 |
569200 | |
WPV EX-250/4 |
2250 |
230 |
0,25 |
58 |
1400 |
25 |
591000 | |
WPV EX-315/4 |
3500 |
390 |
0,37 |
63 |
1400 |
32 |
686000 | |
|
WPV EX-315/4 D |
4550 |
450 |
0,55 |
67 |
1400 |
37 |
699000 | |
WPV EX-355/4 |
6950 |
510 |
0,75 |
65 |
1400 |
48 |
995000 | |
|
WPV EX-400/4 |
9100 |
580 |
1,1 |
68 |
1400 |
65 |
1255000 | |
WPV EX-450/4 |
10700 |
700 |
1,5 |
72 |
1400 |
80 |
1479000 | |
|
WPV EX-500/4 |
14100 |
860 |
2,2 |
75 |
1400 |
105 |
1596000 | |
WPV EX-500/4 D |
17900 |
900 |
3 |
77 |
1400 |
110 |
1698000 | |
WPV EX-560/4 |
19800 |
1150 |
4 |
80 |
1400 |
160 |
1955000 |
| |
WPV EX-560/4 D |
25500 |
1220 |
5,5 |
81 |
1400 |
175 |
2355000 |
|
|
| |
|
WPV EX-140/2 |
650 |
400 |
0,12 |
58 |
2800 |
22 |
493000 | |
WPV EX-160/2 |
1200 |
480 |
0,18 |
60 |
2800 |
22 |
498000 | |
|
WPV EX-160/2 D |
1900 |
560 |
0,25 |
68 |
2800 |
23 |
528000 | |
WPV EX-180/2 |
2370 |
880 |
0,55 |
75 |
2800 |
27 |
599000 | |
|
WPV EX-200/2 |
3200 |
900 |
1,1 |
79 |
2800 |
32 |
696000 | |
WPV EX-250/2 |
4400 |
1050 |
1,5 |
81 |
2800 |
35 |
788000 | |
|
WPV EX-315/2 |
8450 |
1450 |
2,2 |
83 |
2800 |
45 |
895000 |
|
|
| |
|
 |
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
DCXEx Robbanásbiztos
csőventilátor 31,5-56 cm
csőátmérővel |
|
II 2G EEx e II T3-T4 |
|
A ventilátorok megfelelnek
az EU 94/9/EK " ATEX "
irányelveknek.
|
|
A ház és a motor konzolok
anyaga epoxi-poliészterrel
bevont horganyzott acél. |
|
A járókerék, a lapátok
antisztatikus poliamid
anyagúak. Silumin agy.
|
|
Robbanásveszélyes gázok,
gőzök, ködök elszívására.
|
|
-20 ° C és + 40 ° C. közötti
használatra. |
|
Szigetelési osztály F. Az
RB.-s
motor NEM szabályozható.
IP56 védelem. |
|
|
|
|
|
|
Típus DCX/Ex |
m3/h |
kW |
dB |
ford.perc |
V |
nettó listaár
|
|
|
315/KAN/8-8/45/400/N/Ex
|
2530 |
0,12 |
57 |
1380 |
400 V
|
245000 |
|
|
315/KAN/10-10/45/400/H/Ex
|
5170 |
0,75 |
71 |
2760 |
400 V
|
297000 |
|
|
315/KAN/8-8/35/400/H/Ex
|
4120 |
0,55 |
68 |
2850 |
400 V
|
289000 |
|
|
355/KAN/10-10/45/400/N/Ex
|
3520 |
0,18 |
60 |
1370 |
400 V
|
272000 |
|
|
355/KAN/10-10/30/400/H/Ex
|
4460 |
0,75 |
65 |
2760 |
400 V
|
292000 |
|
|
400/KAN/8-8/30/400/H/Ex
|
7010 |
1,1 |
71 |
2760 |
400 V
|
299000 |
|
|
400/KAN/8-8/35/400/H/Ex
|
8680 |
1,5 |
75 |
2850 |
400 V
|
339000 |
|
|
400/KAN/10-10/45/400/N/Ex
|
5440 |
0,37 |
65 |
1420 |
400 V
|
293000 |
|
|
450/KAN/10-10/45/400/N/Ex
|
7860 |
0,55 |
69 |
1420 |
400 V
|
299000 |
|
|
450/KAN/8-8/30/400/H/Ex |
9670 |
1,5 |
81 |
2850 |
400 V |
336000 |
|
|
450/KAN/8-8/35/400/H/Ex |
12000 |
2,2 |
82 |
2860 |
400 V |
365000 |
|
|
500/KAN/8-8/40/400/N/Ex
|
8740 |
0,55 |
68 |
1420 |
400 V
|
287000 |
|
|
500/KAN/8-8/50/400/N/Ex
|
10300 |
0,75 |
71 |
1370 |
400 V
|
299000 |
|
|
500/KAN/10-10/45/400/N/Ex
|
9910 |
0,75 |
70 |
1370 |
400 V
|
319000 |
|
|
560/KAN/10-10/40/400/N/Ex
|
11700 |
0,75 |
70 |
1370 |
400 V
|
328000 |
|
|
560/KAN/3-6/30/400/H/Ex
|
12900 |
1,1 |
72 |
2780 |
400 V
|
299000 |
|
|
560/KAN/4-8/25/400/H/Ex
|
12200 |
1,1 |
71 |
2780 |
400 V
|
299000 |
|
|
| |
 |
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|

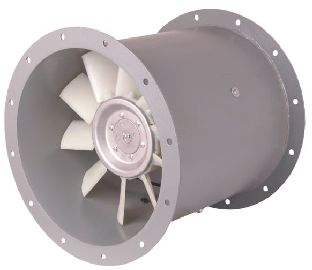

OFK EX Robbanásbiztos
axiális nagynyomású
csőventilátor |
|
25-56 cm csőátmérővel. |
|
Hosszabb csővezetékekhez.
Nagy ellenállású
rendszerekhez. |
|
Tiszta vagy
robbanásveszélyes, gyúlékony
gázokkal, gőzzel
|
|
kevert levegő szállítására.
+ 40 ° C – ig. |
|
Z1 és Z2 zónákban. IIA és II
B csoport. |
|
Hőmérsékleti osztály
szabványos T1-T3 (rendelésre
T4). |
|
Horganyzott acéllemez ház.
Rozsdamentes acél
kötőelemek. |
|
Háromfázisú robbanásbiztos
motor.
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
OFK EX-250/2 |
2300 |
150 |
0.25 |
61 |
2800 |
388000 |
|
|
OFK EX-315 / 2A |
3600 |
225 |
0,37 |
69 |
2800 |
418000 |
|
OFK EX-315 / 2B |
4300 |
230 |
0.75 |
72 |
2800 |
438000 |
|
|
OFK EX-355 / 2A |
4800 |
250 |
0,55 |
74 |
2800 |
439000 |
|
OFK EX-355 / 2B |
6300 |
280 |
1.1 |
75 |
2800 |
457000 |
|
|
OFK EX-400 / 2A |
7200 |
420 |
1.5 |
79 |
2800 |
479000 |
|
OFK EX-400 / 2B |
10100 |
425 |
2.2 |
80 |
2800 |
496000 |
|
|
OFK EX-450 / 2A |
12250 |
525 |
2.2 |
82 |
2800 |
528000 |
|
OFK EX-450 / 2B |
14350 |
640 |
4.0 |
86 |
2800 |
658000 |
|
|
OFK EX-500 / 2A |
15500 |
680 |
3.0 |
84 |
2800 |
593000 |
|
OFK EX-560 / 2A |
15500 |
800 |
4 |
87 |
2800 |
987000 |
|
|
OFK EX-560 / 2B |
20500 |
880 |
5.5 |
86 |
2800 |
1116000 |
|
|
OFK EX-560 / 2C
(Zona 2 Zona 22) |
27000 |
970 |
7,5 |
88 |
2800 |
944000 |
|
|
| |
|
|
|
WOKE
robbanásbiztos
csőventilátor
|
|
robbanásveszélyes
terek
szellőztetésére |
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
|
Robbanásbiztos
axiális
csőventilátor
31-56 cm.
csőátmérővel. |
|
Horganyzott,
festett acélház,
speciális
antisztatikus
műanyag lapátok. |
|
3 fázisú
Robbanásbiztos
motor.
|
|
A ventilátor
perem nélkül is
megrendelhető.
|
|
Megrendelhető:
CE Ex II 2 G c
T3 (Z1-Z2
zónákba) Gáz
elszívása.
IIA-IIB |
 |
|
Vagy: |
|
CE Ex II 3 G c
T3 és CE Ex II 3
D c IIIB T 120°C
(Z2-Z 22
zónákba) |
|
Robbanásveszélyes
gázok és porok
elszívására. IIA
IIB IIIB |
|
|
|
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
WOKE-31 ventilátor |
2808 |
80
|
0,25
|
74
|
1400
|
218000
|
|
|
WOKE-35 ventilátor |
4430 |
123
|
0,25
|
70
|
1400
|
237000 |
|
WOKE-40 M ventilátor |
3890 |
52
|
0,18
|
66
|
900
|
245000 |
|
|
WOKE-40 D ventilátor |
6084 |
128
|
0,25
|
74
|
1400
|
248000 |
|
WOKE-45 M ventilátor |
4700 |
53
|
0,18
|
67
|
900
|
259000 |
|
|
WOKE-45 D ventilátor |
7350 |
129
|
0,37
|
74
|
1400
|
268000 |
|
WOKE-50 M ventilátor |
6120 |
57
|
0,18
|
68
|
900
|
297000 |
|
|
WOKE-50 D ventilátor |
9900 |
138
|
0,55
|
75
|
1400
|
299000 |
|
WOKE-56 M ventilátor |
7040 |
62
|
0,37
|
68
|
900
|
327000 |
|
|
WOKE-56 S ventilátor |
11000 |
150
|
0,55
|
75
|
1400
|
299000 |
|
WOKE-56 D ventilátor |
12000 |
155
|
1,1
|
77
|
1400
|
327000 |
|
|
| |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
T-WOE-40 ventilátor |
5000 |
135
|
0,25
|
74
|
1500
|
435000
|
|
|
T-WOE-50 ventilátor |
8250 |
160
|
0,37
|
78
|
1500
|
465000 |
|
T-WOE-56/1 ventilátor |
7900 |
200
|
0,55
|
78
|
1500
|
494000 |
|
|
T-WOE-56/2 ventilátor |
12200 |
230
|
1,1
|
82
|
1500
|
518000 |
|
T-WOE-56/3 ventilátor |
14200 |
225
|
1,5
|
86
|
1500
|
563000 |
|
|
T-WOE-63/1 ventilátor |
12600 |
245
|
1,1
|
86
|
1500
|
543000 |
|
T-WOE-63/2 ventilátor |
15800 |
250
|
1,5
|
86
|
1500
|
585000 |
|
|
T-WOE-63/3 ventilátor |
19900 |
257
|
2,2
|
88
|
1500
|
597000 |
|
T-WOE-71/1 ventilátor |
19800 |
355
|
2,2
|
82
|
1500
|
648000 |
|
|
T-WOE-71/2 ventilátor |
25200 |
344
|
3
|
83
|
1500
|
672000 |
|
T-WOE-71/3 ventilátor |
28800 |
357
|
4
|
85
|
1500
|
788000 |
|
|
T-WOE-80/1 ventilátor |
25300 |
390
|
3
|
85
|
1500
|
699000 |
|
T-WOE-80/2 ventilátor |
32700 |
382
|
4
|
85
|
1500
|
839000 |
|
|
T-WOE-80/3 ventilátor |
37800 |
435
|
5,5
|
86
|
1500
|
943000 |
|
|
T-WOE-100 AM ventilátor |
29830 |
165
|
3
|
86
|
900
|
1463000 |
|
|
T-WOE-100 AD ventilátor |
46400 |
400
|
7,5
|
86
|
1400
|
1598000 |
|
|
| |
 |
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|

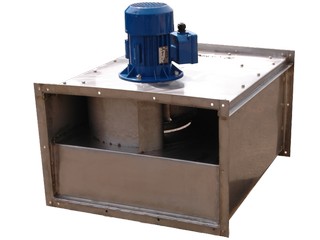

Robbanásbiztos légcsatorna
ventilátor |
|
Speciális rozsdamentes acél
ház, rozsdamentes
alkatrészek. |
3 fázisú robbanásbiztos
motor.
Z1-Z2 övezetben. IIA – IIB.
T1- T3-ig.
(Megrendelhető T4.
kategóriában is.) + 40°C
-ig.
|
|
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
|
PFK EX-200/4
|
1540
|
300
|
0,18
|
70
|
1400
|
595000 |
|
|
PFK EX-250/4
|
2160
|
320
|
0,25
|
64
|
1400
|
698000 |
|
|
PFK EX-315/4
|
3200
|
450
|
0.37
|
74
|
1400
|
787000 |
|
|
PFK EX-355/4
|
5800
|
610
|
0,75
|
78
|
1400
|
993000 |
|
|
PFK EX-400/4
|
7100
|
780
|
1.1
|
78
|
1400
|
1283000 |
|
|
PFK EX-450/4
|
9000
|
900
|
1.5
|
80
|
1400
|
1687000 |
|
|
PFK EX-500/4
|
13000
|
1170
|
2.2
|
80
|
1400
|
1963000 |
|
|
|
|
|
|
|
|
|
|
PFK EX-355/6 |
3250 |
260 |
0.25 |
48 |
900 |
765000 |
|
PFK EX-400/6 |
4500 |
310 |
0.37 |
53 |
900 |
1278000 |
|
|
PFK EX-450/6 |
5450 |
370 |
0.55 |
58 |
900 |
1668000 |
|
PFK EX-500/6 |
7920 |
480 |
0.75 |
62 |
900 |
1875000 |
|
|
| |
 |
|
ventilátorok
paraméterei
|
|
PDF formátumban
|
|
|
|
Por robbanásbiztos faipari
ventilátor
|
|
Kopásálló öntisztító
rozsdamentes lapátok. |
|
Rozsdamentes, speciálisan
felületkezelt acél ház. |
|
3 fázisú gyújtószikra mentes
motor. |
|
Felhasználás: Faipari
szállítóventilátorként
robbanásveszélyes területen.
|
|
Malomipar, élelmiszeripar,
gyógyszeripar por
robbanásveszély esetén. |
|
Robbanásveszélyes porok:
IIIB csoport. Hőmérsékleti
osztály T1- T3
|
|
CE EX II 2 (3) D c IIIB
T120°C
|
|
|
|
|
|
|
|
|
Típus |
m3/h |
Pa |
kW |
Feszültség |
ford/perc |
nettó listaár |
|
|
WTK EX - 1 |
2900 |
1950 |
1,5 |
400 |
2800 |
696000 |
|
|
WTK EX - 2 |
3500 |
2250 |
2,2 |
400 |
2800 |
752000 |
|
|
WTK EX - 4 |
4800 |
2650 |
4 |
400 |
2800 |
998000 |
|
|
WTK EX - 5 |
6500 |
3000 |
5,5 |
400 |
2800 |
1355000 |
|
|
WTK EX - 7 |
8800 |
3600 |
7,5 |
400 |
2800 |
1493000 |
|
|
WTK EX - 11 |
12100 |
4150 |
11 |
400 |
2800 |
1955000 |
|
|
WTK EX - 15 |
14600 |
4500 |
15 |
400 |
2800 |
2183000 |
|
|
WTK EX - 22 |
20000 |
4900 |
22 |
400 |
2800 |
2885000 |
|
|
| |
| |
|
|
| |
|
|
| |
|
|
ATEX magyarázat*:
|
|
Az ATEX a
robbanásveszélyes
környezetben üzemelő
eszközökkel
kapcsolatos
szabályozás. |
|
Robbanásveszélyes az
a térség ahol a
robbanásveszélyt: |
-
tűzveszélyes
gáz, köd vagy
por okozza.
-
levegővel
keveredve
-
atmoszférikus
környezetben
|
|
A robbanásveszélyes
környezetben
üzemeltetett
berendezések két
csoportba esnek: |
-
I. csoport:
Földalatti
bányatérségek.
-
II. csoport:
Felszíni
térségek.
|
|
A második csoport
kategóriái: |
1.kategóriába
a nagyon magas
biztonsági
besorolású
készülékek kerülnek.
Ezeknél a
készülékeknél
meghibásodás esetén
egy második védelem
hatásos marad, a
kettő egyidejű
meghibásodása esetén
sem keletkezik
robbanásveszély.
(Zone0 Zone20
besorolás) |
2.kategóriába
a magas biztonsági
besorolású
készülékek kerülnek.
A készülékek
meghibásodás esetén
sem okozhatnak
robbanásveszélyt-ha
a környezetben jelen
is van a
robbanóképes közeg.
(zone1 Zone21
besorolás) |
|
3.kategóriába
azok a készülékek
kerülnek amelyek
normál működés
mellett nem okoznak
robbanásveszélyt.
Ezeket csak ott
használhatjuk ahol a
robbanásveszélyes
közeg csak ritkán,
rendszertelenül van
jelen. |
|
(Zone2 Zone22
besorolás)
|
|
A
robbanásveszélyes
térségek
besorolása: |
|
Zone0: A
robbanásveszélyt
gáz vagy köd
okozza
állandó
jelenlétével. |
|
Zone1: A
robbanásveszélyt
gáz vagy köd
okozza
gyakori,
vagy
rendszeres
jelenlétével. |
|
Zone2: A
robbanásveszélyt
gáz vagy köd
okozza
ritka,
rendszertelen
jelenlétével. |
|
|
Zone20: A
robbanásveszélyt por
okozza állandó
jelenlétével. |
|
Zone21: A
robbanásveszélyt por
okozza gyakori, vagy
rendszeres
jelenlétével. |
|
Zone22: A
robbanásveszélyt por
okozza ritka,
rendszertelen
jelenlétével. |
| |
|
*A magyarázat nem
teljes körű, csak a
ventilátorokra
vonatkozó
részleteket emeltük
ki.
|
|
|
|
|
|
|
|
|
|
